MANILHAS

Acessório para movimentação ou fixação de carga, formado por duas partes facilmente desmontáveis consistindo em corpo e pino forjado em aço alloy rosqueável, ou porca e contra-pino. Utilizado para movimentação de cargas em geral (elevação, amarração, ponto de ancoragem, etc.), criando pontos de pega ou fixação com extrema praticidade e segurança.

As identificações são marcadas de forma legível e indelével, sem prejudicar as propriedades mecânicas da manilha. São elas: símbolo do fabricante, grau do aço (6 ou 8), carga máxima de trabalho em toneladas e código.

  • A Tecnotextil disponibiliza no mercado dois tipos de manilhas: Grau 6 com fator de segurança de 6:1 e Grau 8 com fator de segurança de 4:1;
  • As manilhas Grau 8 têm menor dimensional e maior capacidade de carga, em relação às de Grau 6.
Categoria:

Descrição

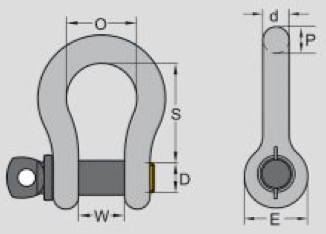

TABELAS TÉCNICAS



MANILHA CURVA COM PINO PORCA E CUPILHA – GRAU 6
Código Polegadas CMT (t) W (mm) D (mm) d (mm) E (mm) S (mm) O (mm) Peso (kg)
236.201 4.1/2″ 200 184 130 115 270 396 280 237
236.202 5.1/8″ 300 200 150 130 320 450 300 363
236.203 6.1/2″ 500 240 185 165 390 557,7 360 684
236.204 8″ 800 300 240 207 493 660 440 1313
236.205 9.1/2″ 1000 390 270 240 556 780,5 560 2024
236.206 10.1/5″ 1250 400 300 260 620 850 560 2511





MANILHA CURVA COM PINO PORCA E CUPILHA – GRAU 8
Código Polegadas CMT (t) W (mm) D (mm) d (mm) E (mm) P (mm) S (mm) O (mm) Peso (kg)
238.101 3/8″ 2 17 12 9,5 23 9,5 36,5 26 0,13
238.102 7/16″ 2,5 19 14 11 27 11 43 29,5 0,22
238.103 1/2″ 3,25 20,5 16 13 30 13 48 33 0,31
238.104 5/8″ 5 27 20 16 38 17,5 60,5 43 0,67
238.105 3/4″ 7 32 22 19 46 20,5 71,5 51 1,14
238.106 7/8″ 9,5 36,5 27 22,5 53 24,5 84 58 1,76
238.107 1″ 12,5 43 30 25,5 60,5 27 95 68,5 2,58
238.108 1.1/8″ 15 46 33 29,5 68,5 32 108 74 3,96
238.109 1.1/4″ 18 51,5 36 33 76 35 119 82,5 5,06
238.110 1.3/8″ 21 57 39 36 84 38 133,5 92 7,29
238.111 1.1/2″ 30 60,5 42 39 92 41 146 98,5 8,75
238.112 1.3/4″ 40 73 52 47 106,5 57 178 127 14,22
238.113 2″ 50 82,5 60 53 122 61 197 146 21
238.114 2.1/2″ 80 105 72 69 144,5 79,5 267 184 42,12
238.115 3″ 110 127 85 76 165 92 330 200 74,80
238.116 3.1/2″ 140 133,5 95 92 203 104,5 371,5 228,5 123,60
238.117 4″ 175 140 110 104 228,5 116 368 254 165,90





MANILHA CURVA COM PINO ROSCADO – GRAU 8
Código Polegadas CMT (t) W (mm) D (mm) d (mm) E (mm) P (mm) S (mm) O (mm) Peso (kg)
238.001 3/8″ 2 17 12 9,5 23 9,5 36,5 26 0,13
238.002 7/16″ 2,5 19 14 11 27 11 43 29,5 0,21
238.003 1/2″ 3,25 20,5 16 13 30 13 48 33 0,30
238.004 5/8″ 5 27 20 16 38 17,5 60,5 43 0,64
238.005 3/4″ 7 32 22 19 46 20,5 71,5 51 1,09
238.006 7/8″ 9,5 36,5 27 22,5 53 24,5 84 58 1,70
238.007 1″ 12,5 43 30 25,5 60,5 27 95 68,5 2,50
238.008 1.1/8″ 15 46 33 29,5 68,5 32 108 74 3,79
238.009 1.1/4″ 18 51,5 36 33 76 35 119 82,5 4,98
238.010 1.3/8″ 21 57 39 36 84 38 133,5 92 7,04
1.1/2″ 30 60,5 42 39 92 41 146 98,5 8,35
238.012 1.3/4″ 40 73 52 47 106,5 57 178 127 13,72
238.013 2″ 50 82,5 60 53 122 61 197 146 20,33
238.014 2.1/2″ 80 105 72 69 144,5 79,5 267 184 40,92





MANILHA CURVA COM PINO ROSCADO – GRAU 6
Código Polegadas CMT (t) W (mm) D (mm) d (mm) E (mm) S (mm) O (mm) Peso (kg)
236.001 1/4″ 0,5 12 8 6,5 15,5 29 20 0,05
236.002 5/16″ 0,75 13,5 10 8 19 31 21,5 0,10
236.003 3/8″ 1 17 12 9,5 23 36,5 26 0,13
236.004 7/16″ 1,5 19 14 11 27 43 29,5 0,21
236.005 1/2″ 2 20,5 16 13 30 48 33 0,30
236.006 5/8″ 3,25 27 202 16 38 60,5 43 0,64
236.007 3/4″ 4,75 32 22 19 46 71,5 51 1,09
236.008 7/8″ 6,5 36,5 27 22,5 53 84 58 1,70
236.009 1″ 8,5 43 30 25,5 60,5 95 68,5 2,50
236.010 1.1/8″ 9,5 46 33 29,5 68,5 108 74 3,79
236.011 1.1/4″ 12 51,5 36 33 76 119 82,5 4,89
236.012 1.3/8″ 13,5 57 39 36 84 133,5 92 7,04
236.013 1.1/2″ 17 60,5 42 39 92 146 98,5 8,35
236.014 1.3/4″ 25 73 52 47 106,5 178 127 13,72
236.015 2″ 35 82,5 60 53 122,5 197 146 20,33
236.016 2.1/2″ 55 105,5 72 69 144,5 267 184 40,92





MANILHA CURVA COM PINO PORCA E CUPILHA – GRAU 6
Código Polegadas CMT (t) W (mm) D (mm) d (mm) E (mm) P (mm) S (mm) O (mm) Peso (kg)
236.101 1/4″ 0,5 12 8 6,5 15,5 6,5 29 20 0,05
236.102 5/16″ 0,75 13,5 10 8 19 8 31 21,5 0,10
236.103 3/8″ 1 17 12 9,5 23 9,5 36,5 26 0,13
236.104 7/16″ 1,5 19 14 11 27 11 43 29,5 0,22
236.105 1/2″ 2 20,5 16 13 30 13 48 33 0,31
236.106 5/8″ 3,25 27 20 16 38 17,5 60,5 43 0,67
236.107 3/4″ 4,75 32 22 19 46 20,5 71,5 51 1,14
236.108 7/8″ 6,5 36,5 27 22,5 53 24,5 84 58 1,76
236.109 1″ 8,5 43 30 25,5 60,5 27 95 68,5 2,58
236.110 1.1/8″ 9,5 46 33 29,5 68,5 32 108 74 3,96
236.111 1.1/4″ 12 51,5 36 33 76 35 119 82,5 5,06
236.112 1.3/8″ 13,5 57 39 36 84 38 133,5 92 7,29
236.113 1.1/2″ 17 60,5 42 39 92 41 146 98,5 8,75
236.114 1.3/4″ 25 73 52 47 106,5 57 178 127 14,22
236.115 2″ 35 82,5 60 53 122 61 197 146 21,00
236.116 2.1/2″ 55 105 72 69 144,5 79,5 267 184 42,12
236.117 3″ 85 127 85 76 165 92 330 200 74,80
236.118 3.1/2″ 120 133,5 95 92 203 104,5 371,5 228,5 123,60
236.119 4″ 150 140 110 104 228,5 116 368 254 165,90





MANILHA RETA COM PINO ROSCADO – GRAU 6
Código Polegadas CMT (t) W (mm) D (mm) d (mm) E (mm) P (mm) S (mm) Peso (kg)
235.001 1/4″ 0,5 12 8 6,5 15,5 6,5 22 0,06
235.002 5/16″ 0,75 13,5 10 8 19 8 26 0,10
235.003 3/8″ 1 17 12 9,5 23 9,5 32 0,13
235.004 7/16″ 1,5 19 14 11 27 11 36,5 0,21
235.005 1/2″ 2 20,5 16 13 30 13 41,5 0,28
235.006 5/8″ 3,25 27 20 16 38 16 51 0,60
235.007 3/4″ 4,75 32 22 19 46 20,5 60,5 1,04
235.008 7/8″ 6,5 36,5 27 22,5 53 24,5 71,5 1,63
235.009 1″ 8,5 43 30 25,5 60,5 25,5 81 2,38
235.010 1.1/8″ 9,5 46 33 29 68,5 32 91 3,59
235.011 1.1/4″ 12 51,5 36 32 76 35 100 4,65
235.012 1.3/8″ 13,5 57 39 35 84 38 111 6,71
235.013 1.1/2″ 17 60,5 42 38 92 41 122 8,05
235.014 1.3/4″ 25 73 52 44,5 106,5 54 146 13,18
235.015 2″ 35 82,5 60 51 122 51 171,5 19,30
235.016 2.1/2″ 55 105 72 66,5 144,5 66,5 203 37,22





MANILHA FLAT
Código CMT (t) W (mm) D (mm) P (mm) A (mm) O (mm) S (mm) Peso (kg)
238.201 55 85 57 100 55 160 240 32,6
238.202 85 110 76 130 75 200 310 78,4
238.203 120 130 85 150 85 220 365 109
238.204 150 140 95 170 90 250 390 154,8
238.205 200 150 105 205 100 280 460 251,8
238.206 300 185 134 265 120 350 630 451,7
238.207 400 220 160 320 145 370 650 758,9
238.208 500 250 180 340 160 450 680 803
238.209 600 275 200 370 170 490 740 1031
238.210 700 300 215 400 190 540 750 1260
238.211 800 325 230 420 200 554 850 1710
238.212 900 350 255 440 220 584 850 1980
238.213 1000 380 270 460 240 614 850 2350
238.214 1250 430 300 530 260 644 930 2950
238.215 1500 460 320 560 280 680 950 3500
